低速風洞多功能尾撐機構

設備簡介：

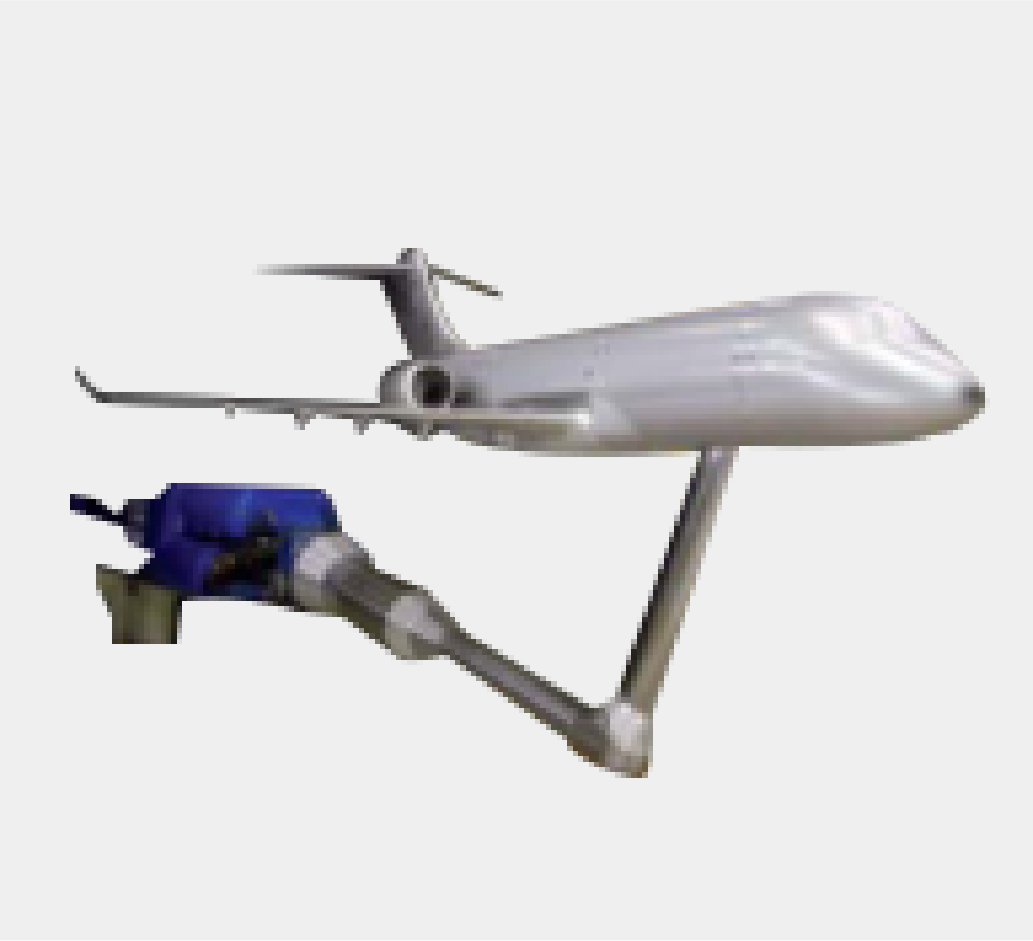

低速風洞多功能尾撐機構是在風洞試驗中用于支撐模型，并通過角度機構改變模型的姿態角（迎角、側滑角或滾轉角）模擬實際運動狀態，配合風洞流場及測力測壓器件，進行空氣動力學試驗的大型精密機電液一體化設備。

產品特點：

1、多自由度機械臂結構形式，使得結構小而緊湊。

2、精密電液伺服作動器傳動，使其具有巨大的承載能力。

3、先進的PAC液壓伺服技術 ，高精度位置閉環控制，使得重載而龐大的機構具有極高的運動精度和穩定性

4、使用環形軸承導軌，實現超長行程、高精度、高速升降運動。

性能指標：

工作方式：迎角、側滑、升降位置聯動

支撐模型最大重量：2T

支撐模型最大尺寸：最大翼展達5.5m

試驗最大風速：100m/s

最大氣動載荷：55kN

運動范圍：迎角±45°、側滑±30°、升降8.65m

角位移精度：±0.02°

線位移精度：±1mm/（總行程8.65m）

線速度：200mm/ s

角速度： 5°/ s

機構阻塞度：＜5%
