PXI-5016 8通道5A MOSFET通用開關模塊

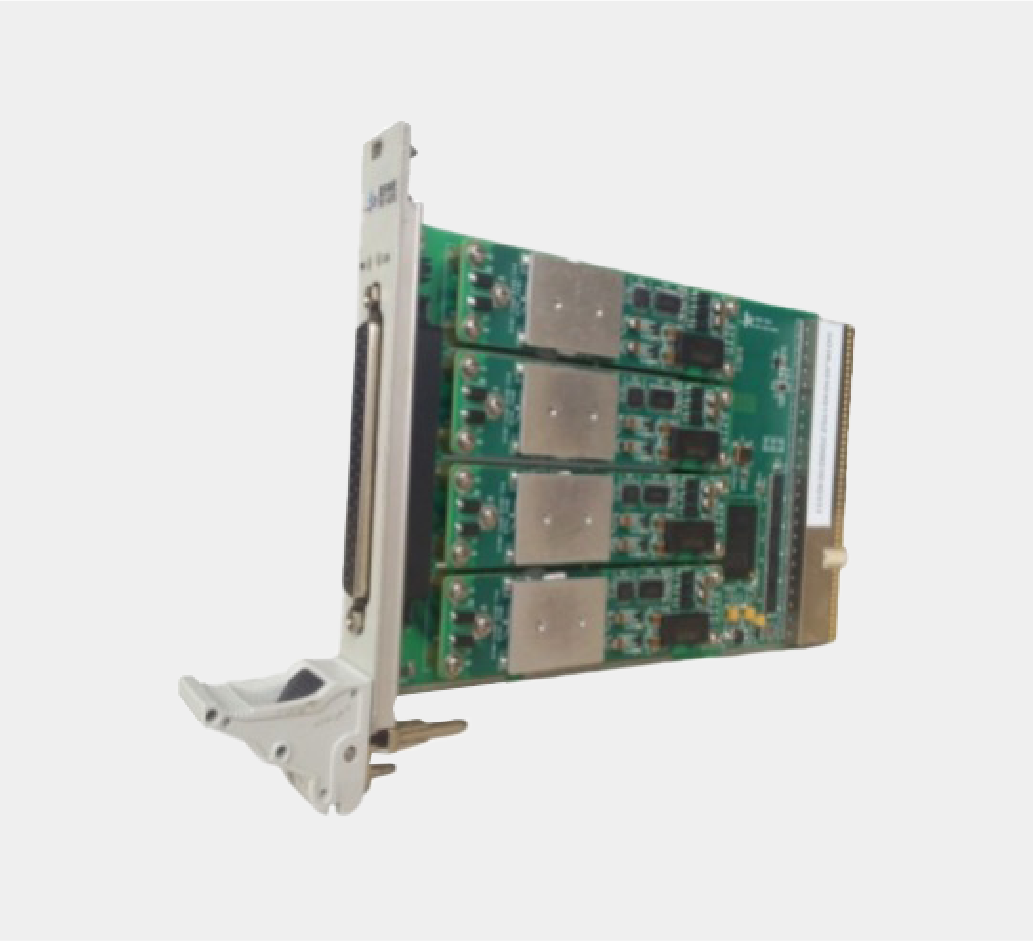

PXI-5016是一個符合CompactPCI/PXI規范，3U尺寸規格的8通道雙向（16通道單向）MOSFET通用開關模塊。

PXI-5016基于FPGA設計，所需的PCI接口、觸發控制邏輯、時鐘同步邏輯集成于一片Xilinx高性能FPGA，是真正的SoC系統。

PXI-5016是一款以MOSFET為開關器件的通用開關模塊。本模塊采用了以MOSFET為開關器件的固態繼電器技術，與機械繼電器比較，具有無限次數的機械壽命和更快的開關速度。所選用MOSFET導通電阻低于10mΩ，支持單通道5A電流通斷能力，適用于要求低電阻、低壓降、大電流的控制系統。

PXI-5016通道間隔離電壓高達500V，通道內控制信號采用光隔離，是真正的隔離系統。

PXI-5016單通道負載能力為48V/5A。用戶在使用時應當確保任何情況下負載都不能超出電壓和電流限制。

PXI-5016設計有連續過流保護和瞬時過流保護。連續過流保護主要用于當負載過重及短路等引起電流增大時，保護設備及模塊本身不被損壞；瞬時過流保護主要用于防止浪涌電流對模塊和設備的沖擊。連續過流保護和瞬時過流保護節點分別為10A和50A。

PXI-5016選用37芯 D-Sub連接器，為每個通道分配了四個針腳：VP、VN和兩個公共端子(COM)。當使用雙向模式時，COM端不使用，僅使用VP和VN兩個信號端子，且他們具有完全相同的輸入輸出特性；當作為單向開關使用時，COM為公共低電壓輸出端，VP和VN分別為兩個通道的高電壓輸入端，不得接反。用戶使用時應當注意，共用COM端的兩個通道間不再具有隔離特性。

PXI-5016支持多種時鐘輸入和觸發方式。默認使用板載本地10MHz時鐘，支持PXI時鐘輸入。

得益于最新的電子學技術發展及創新性的特性設計，PXI-5016是工廠自動化、嵌入式控制、產品線檢驗等要求高性能、高可靠性、高易用性等領域的理想選擇。

技術規格：

注：非特別說明，以下電氣參數均在TA=25℃時測定。

n   基本特性

?   通道數：8雙向通道/16單向通道

?   最大負載功率：240W

?   最大負載電壓：48VDC

?   最大負載電流：5A

?   最大負載電流時可使用通道數：雙向8通道/單向16通道

?   路徑電阻（不含線纜）：＜100mΩ

?   關斷漏電流：＜10μA

n   動態特性

?   開關切換時間：＜10μs

?   過流保護響應時間：＜100μs

?   通道間隔離電壓：＞500V

?   通道內隔離電壓：＞500V

n   觸發

?   觸發源：可選軟件手動觸發、PXI背板觸發總線

?   硬件觸發模式：可選上升沿或下降沿觸發

?   硬件觸發信號電平：LVCMOS/LVTTL With 5V Tolerance

?   硬件觸發信號最小脈寬：100ns

n   時鐘

?   時鐘源：可選板載本地時鐘、PXI背板10MHz時鐘

?   板載本地時鐘：10MHz±25ppm

?   前面板外部時鐘：5-10MHz，LVCMOS/LVTTL With 5V Tolerance

n   電源需求

?   3.3V：3.3V±5%DC，紋波VPP≤50mV@20MBW，1.0A Max.

?   5V：5.0V±5%DC，紋波VPP≤100mV@20MBW，2.0A Max.

?   ±12V：0A

n   PCI特性

?   PICMG2.0R3.0兼容

?   《PCI Local Bus Specification》Revision2.2兼容

?   32-bit，33MHz

?   3.3V/5V IO環境兼容

n   信號接口

?   出線方式：前出線

?   連接器：1個37芯D-SUB母座

n   機械特性

?   PICMG2.0R3.0兼容

?   3U，1Slot寬

?   PCB尺寸：100mmx160mm
