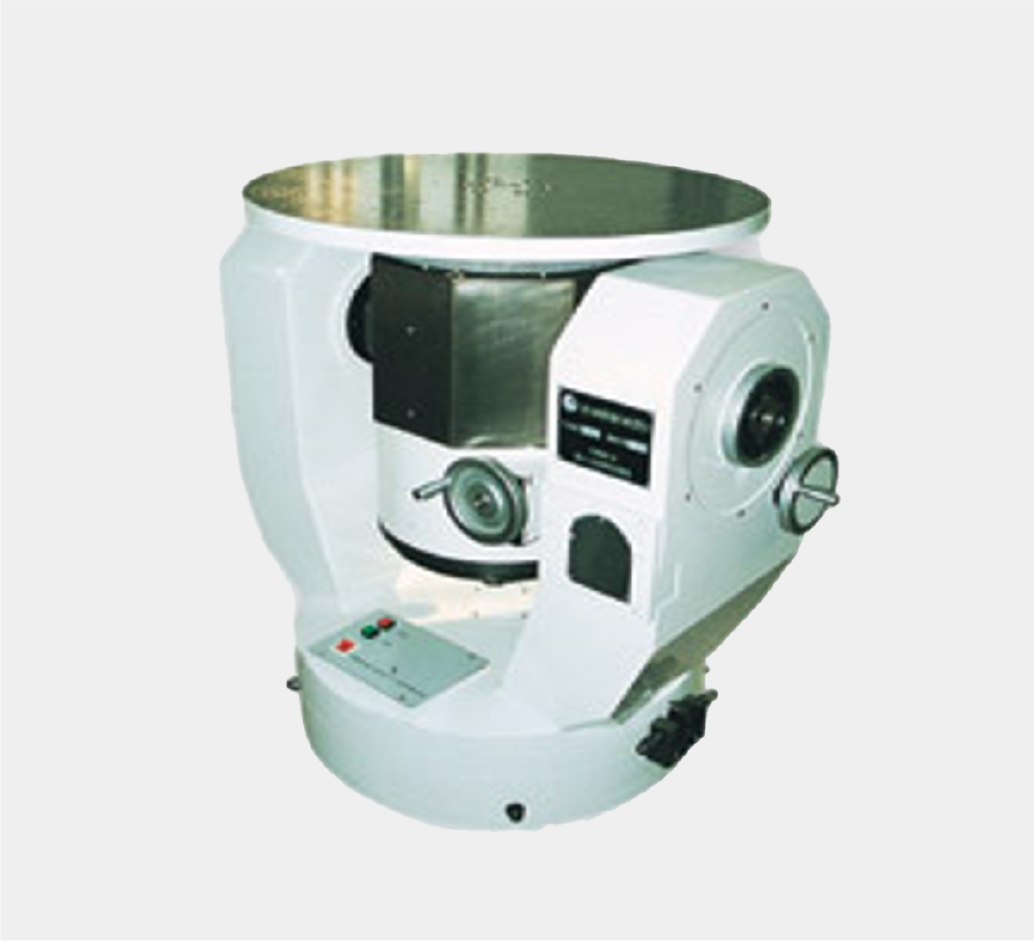

二軸轉臺

產品簡介：

轉臺是一種復雜的集光機電一體的現代化設備，在航空、航天等領域中進行半實物仿真和測試，在飛行器的研制中起著關鍵的作用，它能夠模擬飛行器的各種姿態角運動，復現其運動時的各種動力學特性，對飛行器的制導系統、控制系統以及相應器件的性能進行反復測試，獲得充分的試驗數據，并根據數據對系統進行重新設計和改進，達到飛行器總體設計的性能指標要求。

產品特點：

1、中空的結構設計使得結構輕量化同時具備高剛度，為高精度高動態性能的實現創造了條件，同時很便于線纜的布置，避免線纜在外部纏繞。

2、采用計算機控制的數字式伺服系統，配合高精度位置反饋元件以及直驅電機無間隙傳動，使其具備高位置精度、高速率精度和高動態的仿真能力。

3、完備的安全保護功能（限位報警、保護報警、實時顯示、微機監控、緊急停車等），保證設備安全運行。

性能指標：

? 工作方式：位置、速率 、伺服

? 承載≥40kg

? 負載尺寸：400×400×500（mm）

? 角度范圍：二軸連續無限

? 角位置控制精度：±5″

? 角位置測量分辨率：0.36″

? 速率范圍：0.001°/ s～ 100°/ s

? 速率精度：5×10-5/360°

? 臺面跳動量：＜0.02mm

? 導電滑環：40路

應用領域：

慣性系統、慣性元件功能測試和實驗，制導跟蹤實驗，天線測試，運動模擬，半實物仿真等。
