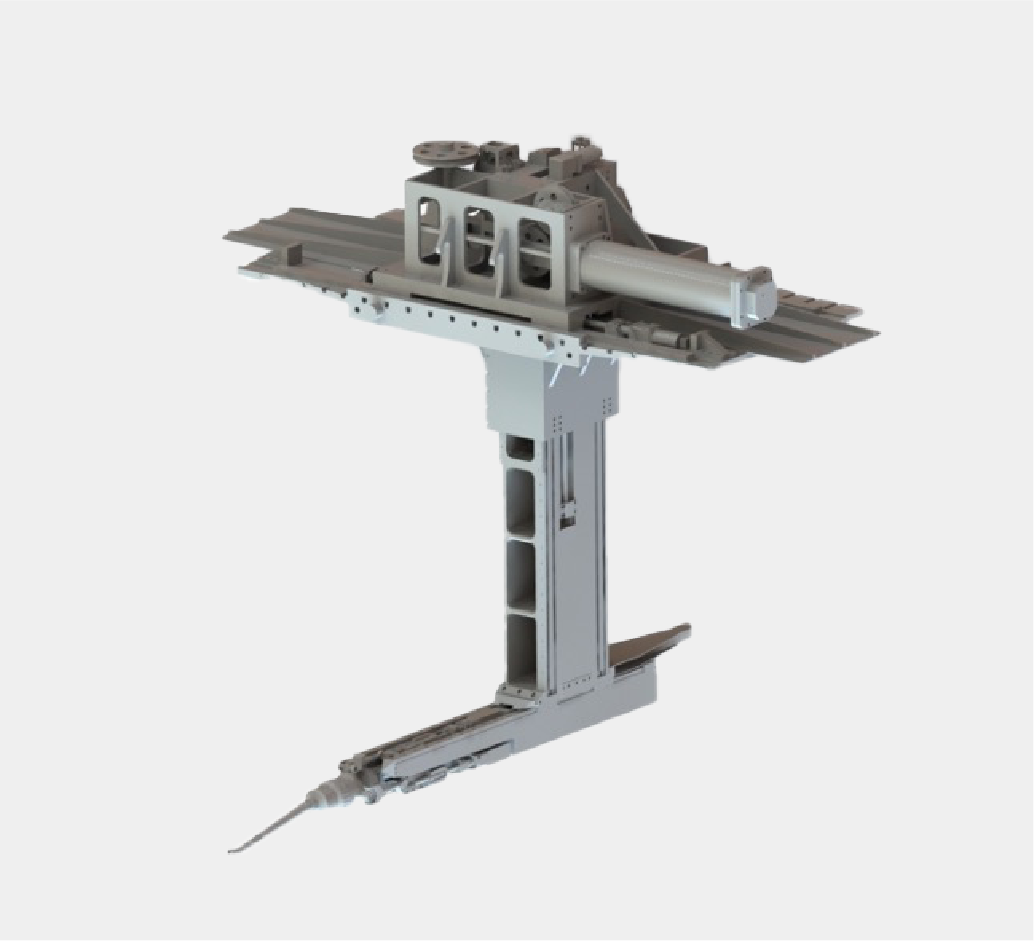

外掛物捕獲軌跡試驗機構CTS

設備簡介：

外掛物分離軌跡捕獲技術（CTS）是世界上一種先進而且難度較大的風洞試驗技術。CTS是測量、控制并模擬外掛物（導彈、炸彈、副油箱等）從飛行器上分離后的飛行軌跡，研究外掛物的分離特性和安全分離問題。通過采集安裝于機構前端的外掛物的氣動載荷和運動狀態（位置、速度 、加速度 ），實時生成外掛物的運動軌跡，控制六自由度機構運動，完成采集-生成軌跡-運動的閉環控制，實現外掛物分離軌跡特性的地面模擬。

產品特點：

1、機構采用多自由度機械臂結構形式，結構小巧而緊湊，極小的阻塞度使得機構對流場的影響降至最低，從而保障實驗數據的真實性。

2、嵌入式計算機控制的精密伺服傳動使得機構運動快速而準確，滿足CTS實時性要求。

3、完備的安全保護功能（限位保護、防碰撞保護、軌跡顯示、微機監控、緊急停車等），保證設備安全運行。

性能指標：

工作方式：六自由度（x 、y 、z 、α 、β 、γ）位置、速度聯動、軌跡仿真

試驗風速：1.2馬赫

最大氣動載荷：1200N

運動范圍：X軸1800mm 、Y軸1700mm 、Z軸1500mm 、α軸±45°、β軸±45°、γ軸±320°

線位移精度：±0.1mm

角位移精度：±3′

線速度：100mm/s

角速度： γ軸50°/s 、 αβ軸20°/s

機構阻塞度：＜0.8%
