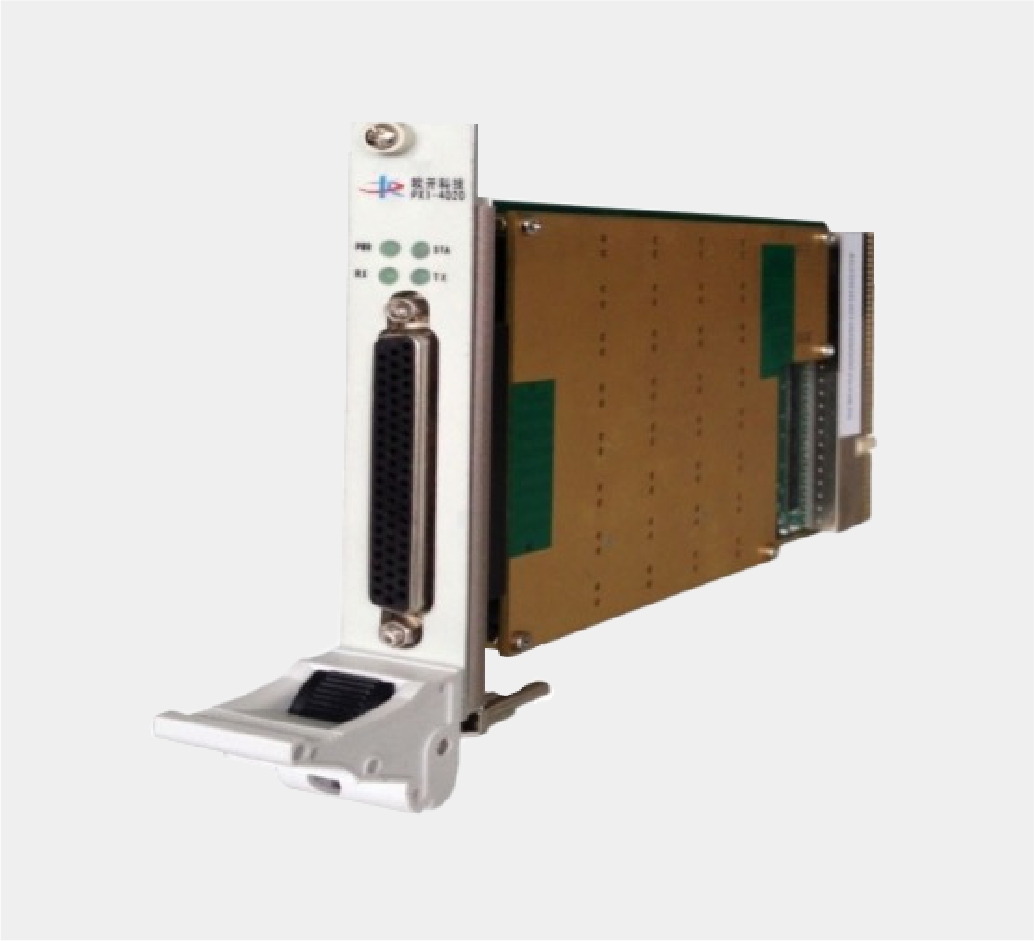

PXI-4020 ARINC429 8發8收通訊接口模塊

歐開公司自行研制了ARINC429通訊接口模塊PXI-4020可以提供總線分析、總線仿真、數據記錄等功能，用戶不需要開發軟件及可完成429大部分功能的測試及使用。

該產品可廣泛應用于航電領域，如航電地面檢測系統、機載/彈載設備、外場檢測設備等領域。

歐開公司開發了PXI-4010的分析軟件ARINC429 Analyzer分析軟件。該分析軟件是用來進行ARINC429產品的測試和診斷軟件工具，可以利用本軟件直接進行數劇收發，工程量的計算以及進行各種參數設置、存盤、打開等。接收通道參數設置主要有：波特率設置、數據接收模式設置、Label濾波設置、SDI濾波設置等，發送通道參數設置主要有：波特率設置、校驗位設置、循環方式設置、發送消息設置、發送數據設置等。

軟件采用功能強大的序列監視器可以把時間標識等數據信息存儲下來，用作以后的處理和分析；可以通過標識來選擇每個通道里面自己感興趣的數據進行處理分析；可以實時地以不同形式顯示所有通道的數據和參數；軟件回放功能使已被記錄的數據如同正從總線上接收到的一樣重新播放，被監控的數據可以被重新檢查；硬件回放功能可以使被監控的數據在429總線上重新播放，速度可以由用戶設定。軟件還具有工程單位定義、工程值計算等，0至255的Label可以根據ARINC429的協議進行數據格式選擇（BCD或BNR），測試環境選擇等。

本軟件提供接收數據存盤、回讀功能。

技術規格：

?   具有8個發送通道、8個接收通道

?   所有Label和SDI消息過濾方式選擇

?   所有通道狀態和統計表的監控

?   所有接收數據帶時間標記

?   可調的12.5Kbps、100Kbps、48Kbps、50Kpbs的頻率選擇

?   多種中斷選擇

?   ARINC429 Analyzer分析軟件

n   總線特性

?   《PCI Local Bus Specification》Revision2.1

?   32bit/33MHz

?   5V PCI signaling

n   連接器及定義

?   提供了一個DB-62芯的連接器。

訂貨信息：
