PXI-3011 16通道5A SPST(A型)開關模塊

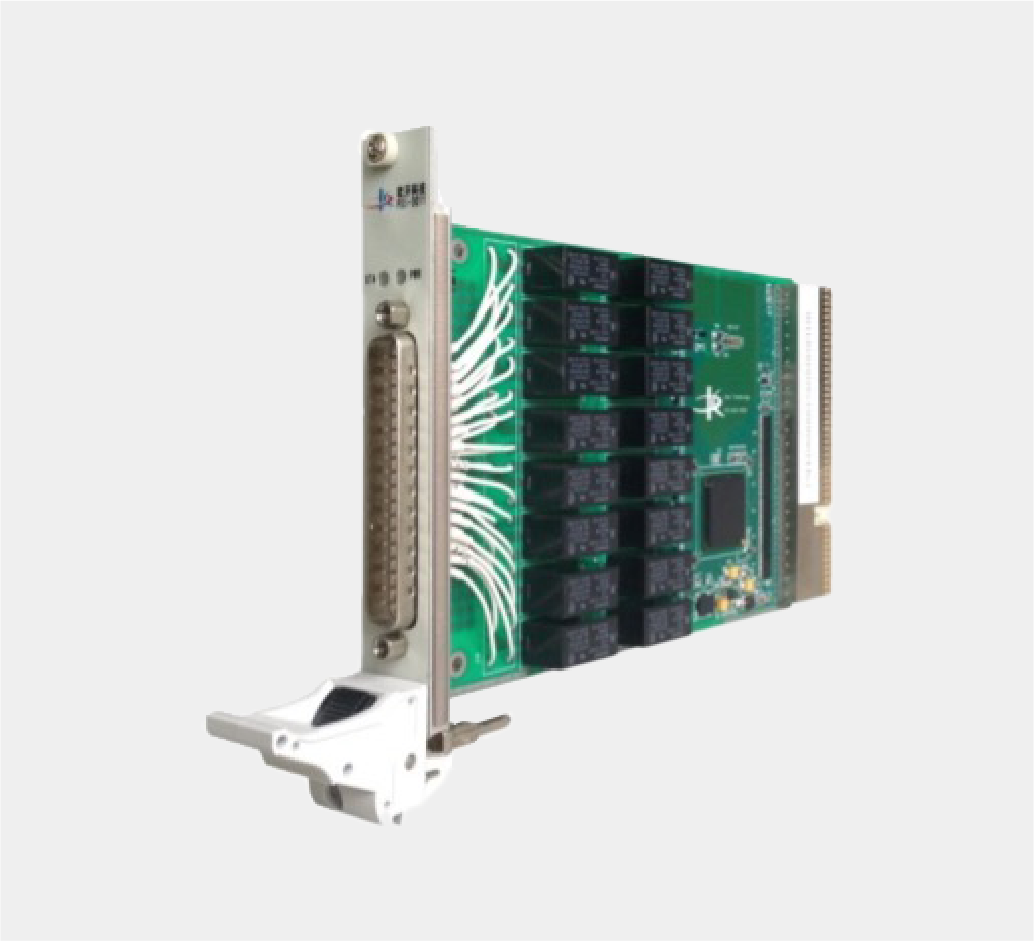

PXI-3011是一個符合CompactPCI/PXI規范，3U尺寸規格的16通道5A SPST（formA）繼電器開關模塊。

PXI-3011的16個開關通道最大開關電流5A，支持16個通道同時打開，具有低接觸電阻，高隔離電壓的特點。

PXI-3011的16個繼電器通道是相互獨立的，可以單獨打開或關閉，互不影響，通道的開關是由軟件控制，不需要硬件跳線，操作簡單。PXI-3011的對外接口為標準的D-sub37口，具體的輸入輸出結構參看5.3 37芯D-sub連接器信號定義。

在一些的工業控制應用中，除了控制設備的小電流信號，同時也需要對設備的大電流進行控制。PXI-3011特別設計了大電流，隔離電壓高，控制簡便的繼電器開關模塊。用戶只需要在電腦上簡單的控制操作即可完成對繼電器的16個通道的每一個通道進行控制，實現對大電流斷開或?qū)ǖ目刂颇康亍?/span>

在現場控制應用中，有時候需要控制多通道，大電流信號，如果采用手動控制這些通道，控制起來十分的不便，并且可能出現操作失誤，錯誤的撥動了開關，造成嚴重的錯誤。PXI-3011特別地設計了16個通道，最大可過5A電流的繼電器開關模塊，使用軟件控制每個通道的開關，硬件上不需要任何的動作，實現了外部信號的開關功能。

為了使被控制信號的輸入端和輸出端在高電壓下產生漏電等現象，PXI-3011設計了較高的通道內及通道間隔離電壓，以保證被控制電路工作的準確性。同時，為了避免強電部分對弱點部分產生影響，如漏電、干擾等，PXI-3011也設計了較高的強弱電隔離電壓，以保證操作人員、被控制設備、模塊的安全。

得益于最新的電子學技術發展及創新性的特性設計，PXI-3011是工廠自動化、嵌入式控制、產品線檢驗等要求高性能、高可靠性、高易用性的領域的理想選擇。

技術規格：

n   繼電器特性

?   通道數：16個

?   繼電器類型：SPST（formA）單刀單擲，常開單穩型繼電器

?   接點電壓最大值：380VAC、125VDC

?   最大開關電流：5A

?   最大負載電流：5A

?   最大負載電流時能使用通道數：16個

?   額定負載

2   阻性負載：                      AC250V 5A   DC30V 5A

2   感性負載（cosφ=0.4、L/R=7ms）：AC250V 2A   DC30V 2A

?   接觸電阻

2   初始值：＜30mΩ

2   到達使用壽命：250mΩ

?   最小開關容量：5VDC 10mA

n   動態特性

?   最大開關速度：45次/秒

?   繼電器動作時間：＜10ms

?   繼電器復位時間：＜10ms

?   繼電器壽命：

2   機械壽命：5,000萬次以上（開關頻率118000次/小時）

2   電氣壽命：10萬次以上（額定負載下開關頻率1800次/小時）

?   通道間觸點絕緣電阻：＞1GΩ

?   觸點與線圈間絕緣電阻：＞1GΩ

?   斷開時通道內觸點絕緣電阻：＞1GΩ

n   電源需求

?   3.3V：3.3V±5%DC，紋波VPP≤50mV@20MBW，200mA Max.

?   5V：5.0V±5%DC，紋波VPP≤100mV@20MBW，800mA Max.（16個開關通道全部打開情況下消耗的電流）

n   PCI特性

?   PICMG2.0R3.0兼容

?   《PCI Local Bus Specification》Revision2.2兼容

?   32-bit，33MHz

?   3.3V/5V IO環境兼容

n   機械特性

?   PICMG2.0兼容

?   3U，1Slot寬

?   PCB尺寸：100mmx160mm

?   連接器：37芯 D-sub公頭
