飛參綜合激勵器

飛參綜合激勵器是歐開公司為中航多家單位做的試驗室平臺建設和地勤保障設備。

飛參是飛機的飛行參數記錄器的簡稱，即“黑匣子”。飛參綜合激勵器的功能是在系統集成環境中，模擬與航電各分系統相交聯系統的模擬量、離散量、同步器、頻率量、RS422、HB6096等狀態信號，以實現對航電各分系統的功能、接口以及交聯關系的測試與驗證。

根據用戶提出的技術要求，考慮到系統在可靠性、集成度、穩定性和后續開發等方面的要求，本方案采用PXI總線方式來實現用戶的目標。

激勵器內部有兩層PXI機架和兩塊信號轉接、分配用電路板，分別為信號底板和信號接口板。信號底板實現了激勵器前面板測試斷線器、后面板信號輸出接口連接器與內部PXI設備資源鏈接，信號接口板完成輸出接口信號的分配歸類。

激勵器前向面板主要為斷線器測試端口，后向面板航插為信號輸出和通訊端口。前向面板具備的測試接口具有測試部分后向面板連接器接口的能力。

系統測試原理：

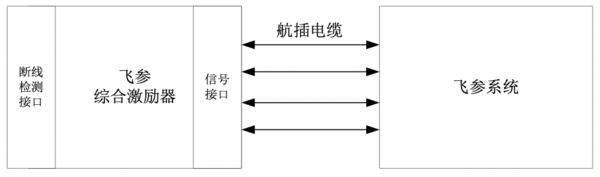

測試系統由飛參綜合激勵器、被測飛參系統和多個航插電纜組成。激勵器與被測飛參系統通過航插電纜進行信號連接。

激勵器使用時，激勵器自帶主機功能，通過程序軟件控制PXI模塊，實現對飛參系統的信號激勵和采集飛參系統輸出功能。以此實現對飛參各分系統的功能、接口以及交聯關系的測試與驗證。

硬件主要配置：

1.PXI-1030   14槽PXI機架2套

2.PXI-2010 嵌入式零槽控制器

3.PXI-5015   32通道隔離型三態離散量IO模塊6塊

4.PXI-7012   32通道16bit模擬輸出模塊2塊

5.PXI-4031   8通道多串口模塊

6.PXI-4080 雙通道同步器模塊

7.PXI-7018   4通道任意波形發生器模塊2塊

8.PXI-4020   ARINC429通訊模塊

系統特點：

1.主機一體化設計

綜合激勵器的PXI設備、斷線、接口等在1個機箱完成。設備的機箱在具備基本輸入輸出設備接口的同時，具備輸出全部的激勵信號的功能。因此體積小，移動使用方便。

2.軟硬件模塊化設計

硬件方面，信號板卡對應輸出端口和測試端口的相應針腳，在不影響已完成設置信號通道的情況下，可通過信號板卡的增減實現同類型信號通道的對應增減，軟件方面，每類信號的參數設置都具備相應的軟件設置模塊。

3.斷線檢測功能

激勵器前向面板主要為斷線器測試端口，具有測試部分后向面板連接器接口的能力。

4. 軟件可移植性

信號設置完成，能夠生成相應的配置項，具備同類激勵器設備的移植能力；

5.良好的維護性

軟件中具備板卡級故障提示功能，板卡級故障可通過板卡替換實現故障排除。
