步進電機性能檢測設備

步進電機性能檢測設備是歐開公司為中航某廠生產的步進電機產品做的檢測設備。

被測產品步進電機為帶旋轉變壓器反饋的步進電機，廣泛用于航空飛機上的控制機構。步進電機性能檢測設備用于步進電機電動機構/活門進行性能和壽命測試，也可用于電動機構/活門裝配完成后的驗收試驗。因此該試驗器既可用于步進電機生產廠的研發和生產終檢測試，也可用于產品在飛機裝備前的檢測，還可用于產品在外場的檢測。

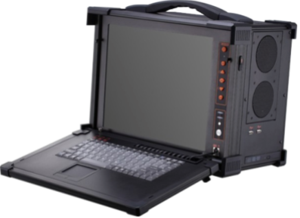

設計時充分考慮到用戶提出的系統小型化和便攜性的要求，我們?cè)诖朔桨钢胁捎昧吮銛y式工業計算機的方式，以PXI機箱為系統硬件平臺，同時機箱配備15寸LCD液晶屏、帶觸控板的108鍵機械式鍵盤。該設備運用了現行成熟的PXI測試技術，設計中充分考慮使用特點及使用場合，因此產品體積小、重量輕、便于攜帶等優點。

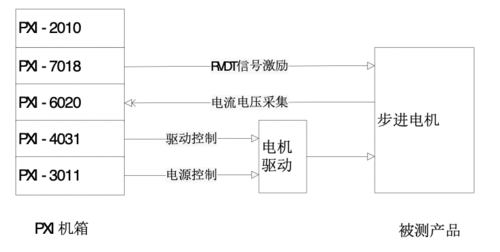

系統測試原理：

步進電機性能檢測設備是一個PXI一體化便攜式設備；通過機箱外側航空插頭和電纜與被測步進電機進行信號連接。試驗時，由PXI系統通過驅動控制電機驅動調理模塊從而控制步進電機運動，同時由PXI-7018模擬輸出模塊給步進電機旋轉變壓器RVDT提供電壓信號激勵，然后由PXI-6020數據采集模塊采集RVDT反饋值，通過比較RVDT反饋值反饋產品位置。

被測件步進電機的電機運動時帶動其上的RVDT線圈相對位置變化，引起 RVDT 反饋信號電壓增大或減小。電機運動范圍可由 RVDT 反饋信號的比例值確定其開極限和關極限位置。

硬件主要配置

1.PXI-1040   8槽PXI一體化便攜式機箱

2.PXI-2010 嵌入式零槽控制器模塊

3.PXI-4031   8通道串口通訊模塊

4.PXI-7018   4通道模擬波形輸出模塊

5.PXI-6020   8通道并行數據采集模塊

6.PXI-3011   16個SPST繼電器開關模塊

7.SCXI-1072   步進電機驅動器2塊

系統特點

1.一體化設計

配置一體化機箱，帶顯示器、鍵盤、觸摸板，另外配置PXI嵌入式高性能控制器，帶Windows操作系統，直接運行測試程序。還配備航空拉桿箱，個人攜帶非常方便。

2.極好的可維護性和擴展性

系統的模塊化設計保證了系統的維護性能和擴展性能，若某模塊損壞，系統會檢測到是哪個模塊，而且去掉損壞的模塊后系統不會受太大影響，平均修復時間極短；需增加新功能，只需插入新功能模塊，軟件做相應增加即可，十分快捷。

3.RVDT信號處理強

對被測產品進行RVDT信號激勵和反饋采集是一個關鍵難點。RVDT信號輸出是一個波形信號，另外需要進行調理以滿足被產品產品步進電機的要求。同時要根據采集反饋的RVDT信號計算產品位置。

4.可靠安全性高

系統中提供被測產品外部供電電源極性保護電路，是為了防止電源接線錯誤。另外，系統提供隔離供電功能，目的在于避免因一路繞組故障影響另一路產品測試電路的電源供電。被測產品與測試采用標準航插，提高了可靠性和安全性。
