飛機環控成品驗收試驗系統

飛機環控成品驗收試驗系統是歐開公司為中航某所做的飛機試驗室平臺建設項目。

飛機環境控制系統（ECS），簡稱飛機環控系統，是保證飛機座艙和設備艙內人員和設備正常工作所需的適當環境條件的整套裝置。飛機環控系統包括座艙供氣和空氣分配、座艙壓力控制、溫度控制、濕度控制系統等。

在地面實驗室需要建立一套飛機環控系統綜合驗證平臺，以驗證ECS工作的正確性、協調性和穩定性。飛機環控成品驗收試驗系統就是此綜合驗證平臺的子系統，用于驗收飛機環控各種產品；同時也可用于綜合驗證平臺試驗運行的檢測設備。

本方案系統基于高可靠性的PXI系統和成熟的其他部件產品。PXI為國際化的標準測控總線，目前在航空、航天和軍用等需要高可靠性的領域中廣為采用。本方案的系統采用標準化的PXI產品，PXI總線模塊式的開放體系結構確保了系統的可靠性、可維護性和長期技術支持。

系統測試原理：

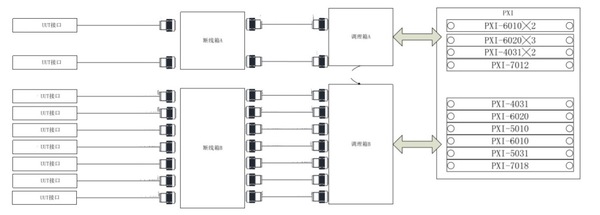

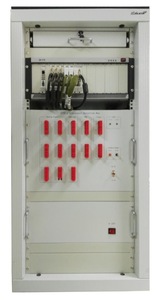

測試系統由PXI系統、調理箱、斷線器和環控成品產品組成。

環控成品包括上百個UUT。UUT的信號都有航空插頭輸入輸出。

輸入輸出信號種類較多。如下：

輸入信號有：溫度(Pt1000)、壓力、壓力電橋、光編碼器、RVDT信號和離散量輸入。

輸出信號有：RVDT激勵、步進電機控制和離散量輸出。

通訊：串口RS422。

PXI測試系統與被測環控成品通過航插連接。調理箱進行信號的激勵、電機驅動、放大、濾波、橋路補償。斷路器提供斷路檢測功能。試驗時，通過PXI模塊向被測環控成品提供激勵，測成品反饋，或者直接測量環控成品輸出，以檢測驗收環控成品。

硬件主要配置：

1.PXI-1030   18槽PXI機箱

2.PXI-2010嵌入式零槽控制器

3.PXI-6010   32通道掃描數據采集模塊3個

4.PXI-6020   8通道并行采集模塊4個

5.PXI-5031   8通道PWM輸出模塊

6.PXI-7012   16路電壓輸出模塊

7.PXI-7018   4通道模擬波形輸出模塊

8.PXI-5010   96通道5VTTL/CMOS兼容DI/O模塊

9.PXI-4031   8通道多串口模塊3個

10.SCXI信號調理模塊11個

系統特點：

1.斷線功能

系統中UUT與斷線箱、斷線箱與調理箱的信號連接采用標準航空插頭。

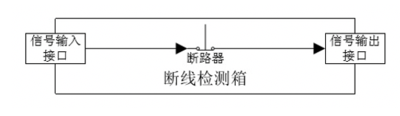

系統提供所有信號的斷線檢測功能，通過斷線檢測箱實現。斷線檢測箱提供信號輸入輸出接口及斷線器，如圖示

2.信號調理功能

信號調理箱部分完成從被測件信號到PXI設備接口信號之間的調理轉換。按照信號特性將調理功能分塊為：模擬量輸入、模擬量輸出、數字量輸入、數字量輸出、通訊信號、光電編碼信號、電機驅動接口等。信號調理設備采用歐開公司的SCXI模塊完成。

3.適應各種實驗條件和數據處理的靈活多變性

采用虛擬儀器技術，可以靈活地修改軟件配置和處理功能，達到對各種不同的實驗條件、數據處理和報告打印格式的適應性。系統支持廣泛的開發工具，可以容易地在同樣的硬件平臺上開發出多種功能的測試軟件系統。

4. 較高的精度

系統采用模塊化設計、選用高精度器件，進行良好的散熱、屏蔽等抗干擾措施等保證系統的總精度、線性度。
